MOSFET (Metal Oxide Semiconduction Field Effect Transistor)

Pengetian MOSFET

    Seperti halnya JFET, Saluran pada MOSFET juga dapat berupa semikonduktor tipe-N ataupun tipe-P. Terminal atau Elektroda Gerbangnya adalah sepotong logam yang permukaannya dioksidasi. Lapisan Oksidasi ini berfungsi untuk menghambat hubungan listrik antara Terminal Gerbang dengan Salurannya. Oleh karena itu, MOSFET sering juga disebut dengan nama Insulated-Gate FET (IGFET). Karena lapisan Oksidasi ini bertindak sebagai dielektrik, maka pada dasarnya tidak akan terjadi aliran arus antara Gerbang dan Saluran. Dengan demikian, Impedansi Input pada MOSFET menjadi sangat tinggi dan jauh melebihi Impedansi Input pada JFET. Pada beberapa jenis MOSFET Impedansi dapat mencapai Triliunan Ohm (1012 Ohm). Dalam bahasa Indonesia, MOSFET disebut juga dengan Transistor Efek Medan Semikonduktor Logam-Oksida. Salah satu kelemahan pada MOSFET adalah tipisnya lapisan Oksidasi sehingga sangat rentan rusak karena adanya pembuangan elektrostatik (Electrostatic Discharge).

Struktur Dasar dan Simbol MOSFET

Seperti yang disebut sebelumnya, bahwa MOSFET pada dasarnya terdiri dari 2 tipe yaitu MOSFET tipe N dan MOSFET tipe P adalah :

 MOSFET tipe N

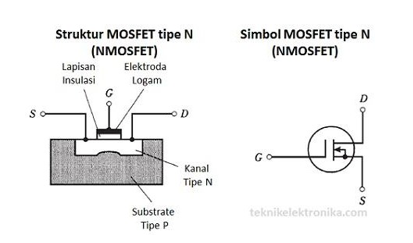

MOSFET tipe N biasanya disebut dengan NMOSFET atau nMOS. Berikut dibawah ini adalah bentuk struktur dan Simbol MOSFET tipe N.

MOSFET tipe P
MOSFET tipe P biasanya disebut dengan PMOSFET atau pMOS. Dibawah ini adalah bentuk struktur dan Simbol MOSFET tipe P.
